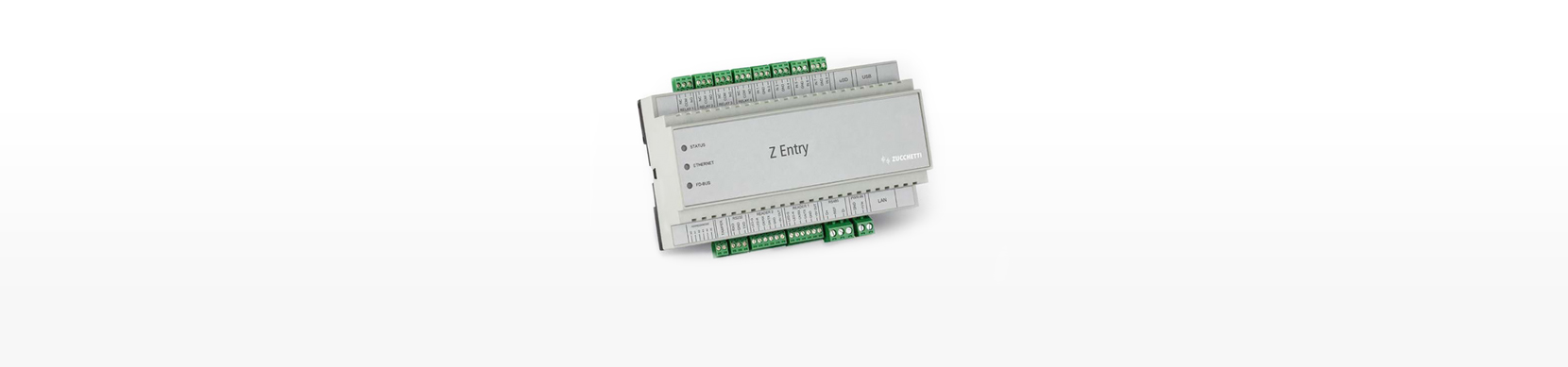

Z Entry

Il controller versatile per la gestione di varchi e lettori

Z Entry è il controller versatile che puoi configurare con un semplice browser e in grado di interfacciare due lettori di un'ampia gamma di tecnologie di identificazione.

Con Z Entry potrai gestire direttamente diversi tipi di varchi grazie a 8 input bilanciati e 4 relay.
Puoi anche utilizzarlo per controllare 1 o 2 varchi indipendenti e fino a 8 varchi indipendenti mediante schede Z MAX slave.

Z Entry è un potente controllore ethernet configurabile via WEB tramite un comune browser, oppure con file di testo via FTP.

Puoi gestire Z Entry in tempo reale tramite un server HTTP da cui riceve comandi e a cui invia le letture eseguite sui due lettori e le variazioni dei suoi 8 ingressi bilanciati.

Inoltre Z Entry controlla nativamente fino a 2 varchi, porta battente, tornello o bussola, con criteri di accesso indipendenti. Aggiungendo Z Entry sulla sua porta RS 485 criptata, si possono gestire fino a 8 varchi indipendenti, ognuno con lettore di ingresso e pulsante di uscita.

Grazie alla memoria microSD da 2GB, sia la quantità di utenti controllabili che il numero di transazioni registrabili sono superiori a qualsiasi esigenza pratica e limitati solo dalla velocità di accesso, nel caso di decine di migliaia di utenti.

HARDWARE:
  • ARM Cortex-M3, 32-bit, 100MHz,
  • Memoria: 2GB Flash su scheda SD rimovibile per transazioni e configurazioni
INTERFACCIA UTENTE:
  •  Buzzer Multitonale programmabile, 3 LED bicolore di STATO (Stato, Ethernet e RS485)
LETTORI DI BADGE:
  • 2 connettori rimovibili a vite con controllo di 2 led per ogni lettore ed interfaccia selezionabile: Clock&Data/ seriale TTL /Wiegand/Barcode
  • Fino a 8 lettori collegati ad altrettanti Z MAX slave
 PORTE DI COMUNICAZIONE:
  • Ethernet 10/100, PoE 802.3af A&B - TCP/IP, HTTP (Port 80), FTP (Port 21)  -  IP statico o DHCP
  • 1 porta RS485 optoisolata con protocollo criptato per pilotare fino a 8 Z MAX
USCITE RELAY E INPUT DIGITALI:
  • 4 relè N.O o N.C. max 2A @ 30Vdc;
  • 8 ingressi bilanciati per la gestione completa fino a 2 varchi indipendenti. Ogni input può rilevare 5 stati (corto circuito, aperto, sensore normale, sensore attivo, antitamper sensore)
  • Fino a 8 Z MAX opzionali, ognuno con 1 lettore Clk&Data, 2 relay e 2 ingressi digitali
  • Antitamper ottico e con contatto
ALIMENTAZIONE:
  • Da switch Ethernet PoE (Power over Ethernet) o Power Injector 802.3af compatibile
  • 10..48Vdc su morsetti a vite  – Consumo massimo con 2 lettori: 400mA@12Vdc
BATTERIA:
  • Principale: 4,8V 600mAh NiMh con protezione PTC per autonomia di funzionamento:
  1. fino a due ore senza lettori
  2. fino a 1,5 ore con un lettore 125 KHz
  3. fino a un'ora e un quarto con due lettori Legic
  • Batteria al litio a bottone per backup orologio: 3V 225mAh
DIMENSIONI:
  • Involucro ABS: 156 x 98 x 57 mm (W x H x D) Peso: 225 g
