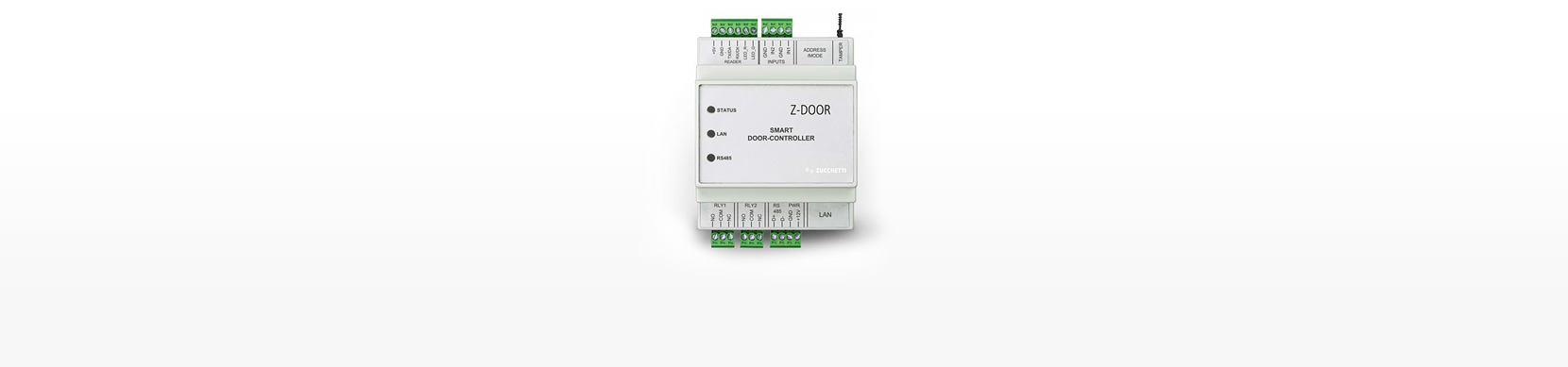

Z Door

Il controllore compatto che gestisce via web tutti i sistemi di controllo accessi

Z DOOR è il controller versatile e configurabile via WEB, attraverso un’interfaccia semplice ed intuitiva, che ti permette di gestire in sicurezza tutti i varchi e le porte della tua azienda.

La tecnologia d’avanguardia ed un rapporto prestazioni-prezzo molto competitivo, fanno di Z DOOR la scelta migliore per applicazioni di controllo accessi che richiedono alta affidabilità e completezza funzionale, in un box dalle dimensioni contenute.
Il modulo POE (opzionale) è in grado di alimentare l’intero sistema con un singolo cavo Ethernet.

Con Z DOOR puoi gestire completamente ogni stato di una porta battente grazie al suo lettore, i 2 ingressi bilanciati e i 2 relè, inoltre puoi controllare fino a 8 porte battenti indipendenti tramite i moduli.

Con Z DOOR hai a disposizione un potente controllore di porta battente, configurabile attraverso un comune browser WEB o tramite file di testo via FTP.
Puoi gestirlo in tempo reale da un server HTTP: Z DOOR riceve comandi HTTP dal server e invia messaggi HTTP con le variazioni degli input o le letture di badge.

Z DOOR gestisce completamente una porta battente e aggiungendo sulla porta 485 criptata fino a 8 moduli Z MAX (Q3 2013), si possono gestire fino a 8 porte battenti indipendenti, ognuna con un lettore di ingresso e un bottone di uscita.
Inoltre, grazie alla scheda SD da 2GB interna, sia il numero di utenti che il numero di transazioni soddisfano ogni necessità pratica della tua azienda.

HARDWARE:
  • ARM Cortex-M3, 32-bit, 100MHz
  • memoria: 2GB Flash su scheda SD rimovibile per transazioni e configurazioni
INTERFACCIA UTENTE:
  • buzzer multitonale programmabile, 3 LED bicolore di STATO (Stato, Ethernet e RS485)
LETTORE DI BADGE:
  • 1 connettore a viti removibile con controllo di 2 led
  • interfaccia con il lettore selezionabile: Clock&Data /TTL seriale/RS232/Wiegand/Barcode
  • fino a 8 lettori tramite schede Z MAX collegate alla porta RS485 (Q3 2013)
PORTE DI COMUNICAZIONE:
  • ethernet 10/100, TCP/IP, HTTP (Porta configurabile – Default:80), FTP (Porta configurabile – Default: 21) - DHCP o IP statico
  • modulo POE opzionale 802.3af A&B con connettore per batteria esterna – Alimenta anche il lettore e la serratura elettromeccanica
  • 1 porta RS485 optoisolata con protocollo criptato per gestire fino a 8 Z MAX
INPUT E OUTPUT:
  • 2 relè N.O o N.C. max 2A@30Vdc
  • 2 ingressi bilanciati inputs per controllo completo di una porta battente. Ogni input può rilevare fino a 5 stati (corto circuiti, circuito aperto, sensore normale, sensore attivo, varco forzato)
  • fino a 8 Z MAX opzionale, ognuno con 1 lettore Clk&Data, 2 relè e 2 ingressi digitali (Q3 2013)
  • antitamper ottico o con contatto pulito
ALIMENTAZIONE:
  • da switch PoE (Power Over Ethernet) richiede il modulo POE opzionale
  • da power injector compatibile 802.3af (richiede il modulo POE opzionale)
  • 8 ..48Vdc da connettore a vite: 400mA@12Vdc max con 1 lettore
  • batteria esterna
  • il modulo POE opzionale alimenta anche il lettore e una serratura elettromeccanica
BATTERIA:
  • connettori per batteria esterna (richiede modulo POE opzionale)
  • collegare una batteria ricaricabile a 12V da minimo 2Ah
  • quando Z DOOR è alimentato la batteria è ricaricata a 100mA
  • batteria di backup al litio interna: 3V 225mAh per RTC
DIMENSIONI:
  • scatola ABS: 69 x 98 x 57 mm (L x A x P) Peso: 225 g
